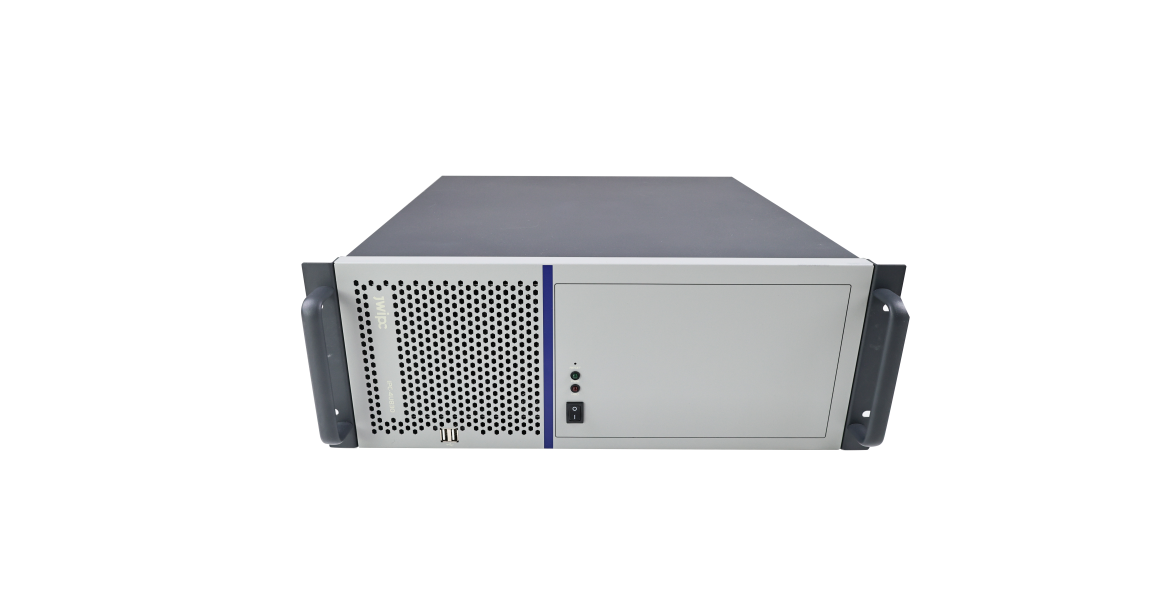

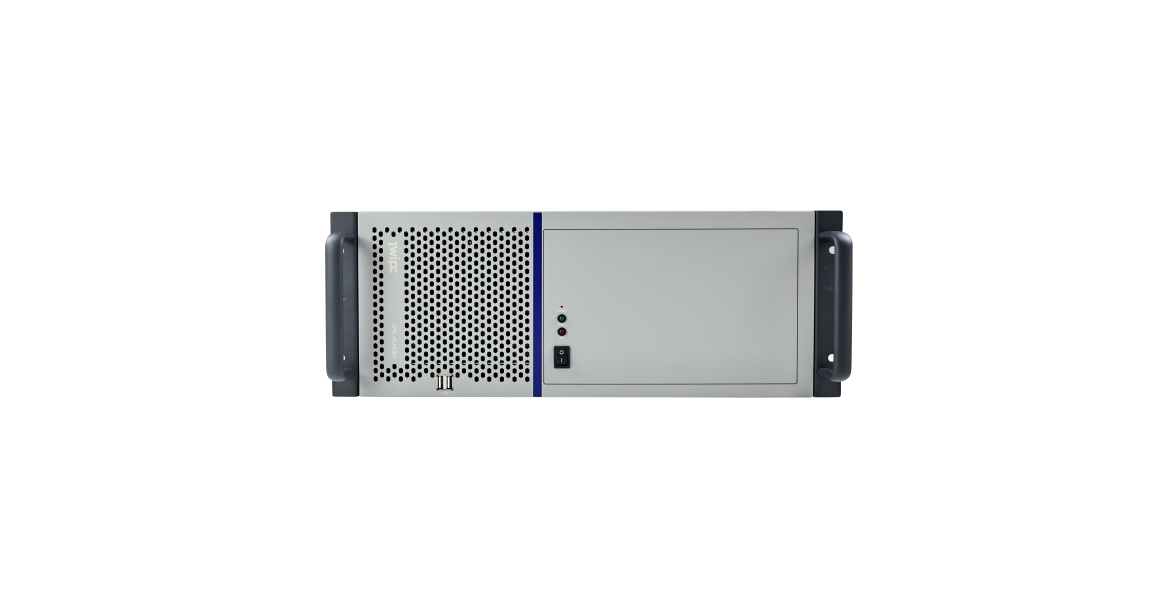

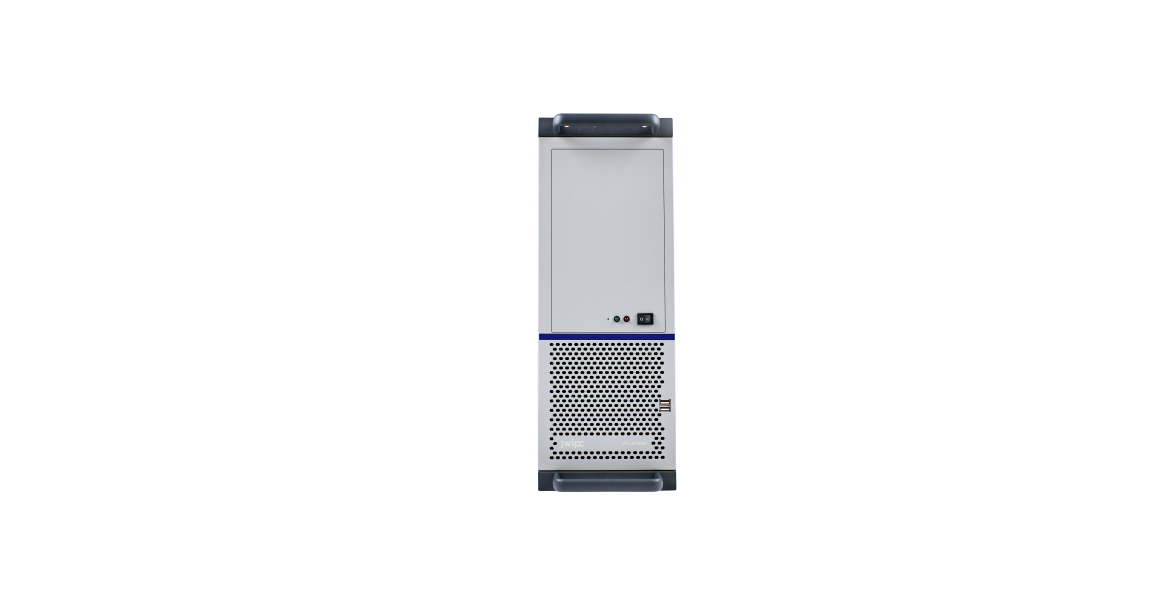

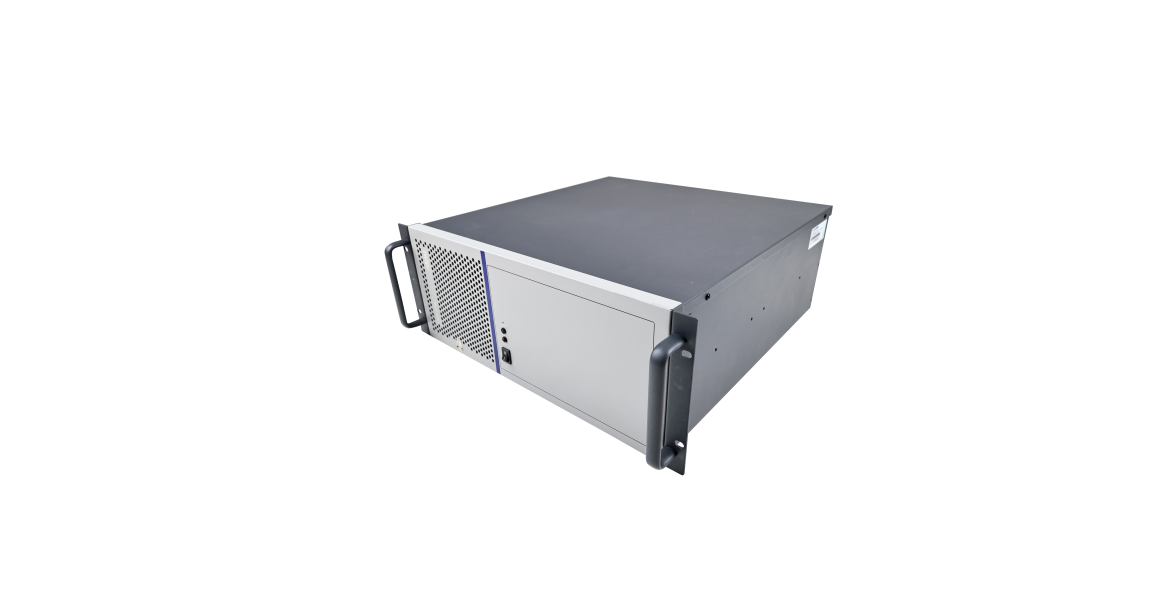

IPC-4U830-W680D

4U上架式准系统

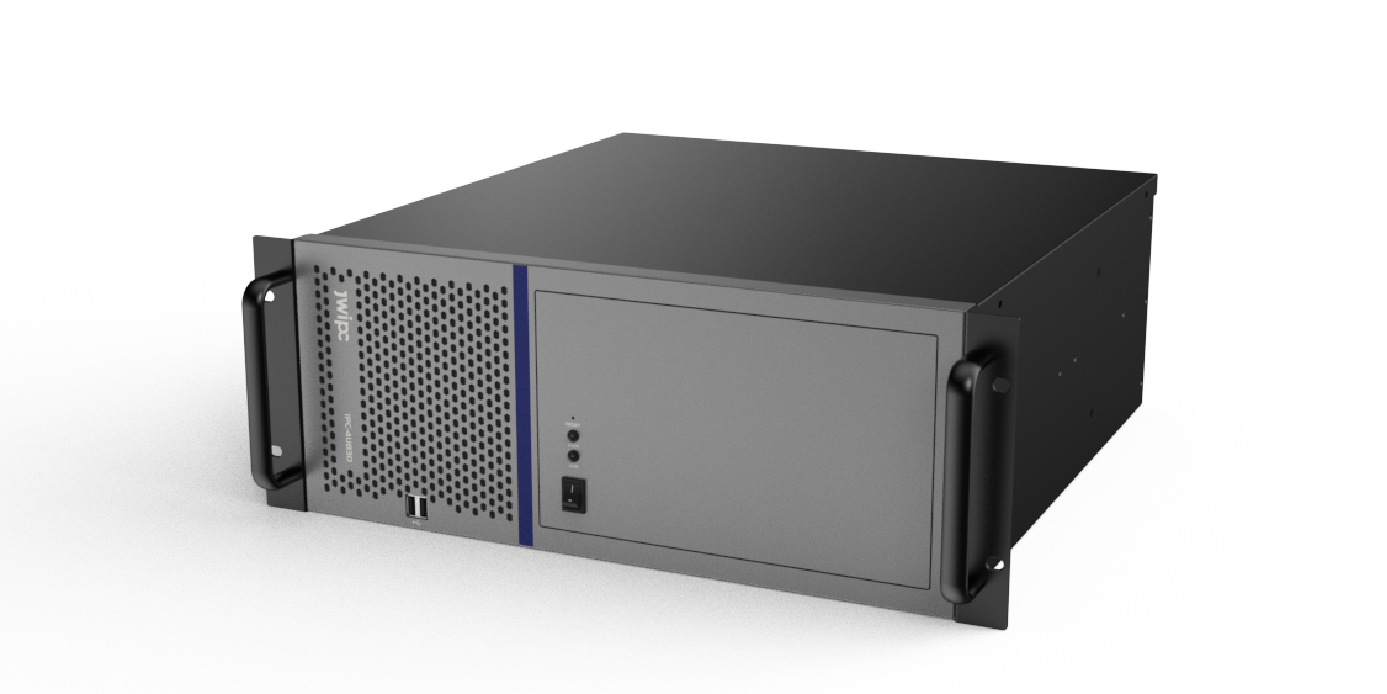

IPC-4U830-W680D是一款黑色4U上架式工控机，支持Intel Gen12&13&14 CPU，支持7个全高PCI/PCIe扩展，能广泛应用于深度学习、人工智能、机器视觉（如自动化检测、图像自动分析处理）、自动化生产及检测。

•: 搭载AIoT0-W680D主板,采用Intel® W680D芯片组

•: 支持Intel LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列)

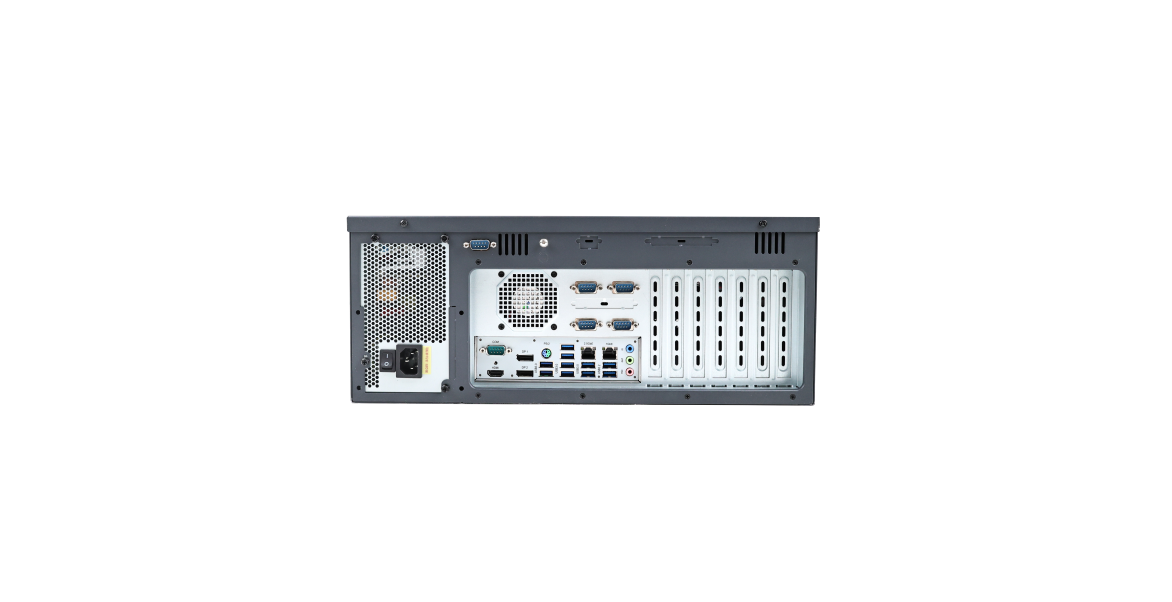

•: 2个LAN/10个USB3.0/2个USB2.0/6个COM

•: 4根DDR5 UDIMM内存插槽,支持双通道,支持ECC内存,单根48GB,最大支持192GB

•: 2个3.5机械硬盘安装位,1个2.5寸SSD固态盘安装位,2个5.25寸光驱安装位

•: 2个M.2 2242/2280 Key-M支持Nvme SSD

•: 提供7个全高PCI/PCIE竖插扩展槽位

•: 四显示输出DP+DP+HDMI+DVI-D,支持四显

•: 兼容ATX电源

•: 工规设计可在苛刻环境中如震动、污垢、灰尘、极端温度环境下使用

•: 尺寸:430mm *178mm *450mm(W*H*D)

留言咨询业务咨询

规格对比

规格参数

系统	处理器	支持LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列),TDP高达125W，i5以上支持vPro
	芯片组	Intel® W680芯片组
	BIOS	AMI UEFI BIOS
	显卡	Intel CPU集成显示控制器(依据所配CPU不同)
	内存	4根DDR5 UDIMM内存插槽, 支持双通道,支持ECC内存搭配12代CPU插两条最高支持DDR5-4800(黑色),插4条最高支持DDR5-4000,单根32GB,最大支持128GB；搭配13&14代CPU插两条最高支持DDR5-5600(黑色),插4条最高支持DDR5-4000,单根48GB,最大支持192GB;
I/O 接口	USB	10个USB3.0，2个USB2.0
	COM	6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)，其中5个需要引出
	LED	POWER LED，HDD LED
扩展	PCIE / PCI	7个全高 PCI/PCIE扩展槽位，6个PCIE，1个PCI
显示	Interface	四显示输出 DP+DP+HDMI+DVI-D, 支持独立四显
存储	Storage Device	4个SATA 3.0 (6 Gb/s) Ports，支持 SATA Raid 0/1/5/10 2个M.2 2242/2280 Key-M支持Nvme (M2-KEYM2支持SATA/Nvme自适应)
存储	Drive Bay	可以搭载2个3.5”机械硬盘和1个 2.5" 固态硬盘
音频	Audio Codec	Realtek ALC897
音频	Audio Interface	支持 MIC-In, Speaker-Out, Line-In 三孔音频
以太网	LAN	2个Intel高速以太网口: LAN1: i226-LM 2.5Gb, LAN2: I219v
电源	Power Input	搭载ATX电源
电源	Power Interface	支持ATX/AT开关机模式
其它	OS Supports	支持Win10 x64，Win11 x64，Linux Ubuntu 22.04
	Watchdog Timer	255级可编程秒/分，支持超时中断或系统复位
	TPM	可选板载加密芯片SLB9670, 支持TPM2.0
	System Fan	1个12025风扇, 1个6025风扇
物理参数	Dimensions	430mm 178mm 450mm (W x H x D)
	Weight	15KG
	Mounting	Desk/Rackmount
工作环境	Operating Temp.	0℃～45℃
	Storage Temp.	-40℃～55℃
	Humidity	工作相对湿度20%～80%，非工作相对湿度20%～93%(40℃)
	Shock	工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz
	Vibration	3向，10G（11ms半正弦波）, 3次/向
